100均LEDライト＞大型LED使用ライト/ヤマガタンver8

●100均LEDライト＞大型LED使用ライト

100均ショップで扱われているLEDライトは、今まで直径5mmの砲弾型LEDが使用されているものでしたが、最近になり直径8mmの大型のLEDを使用したライトが見られるようになりました。

今回取り上げるのは下記の2種。
・「LED FLASH LIGHT/LED懐中電灯」(ダイソー) D011 K-14-P12
・「LED WATER RESISTANT TYPE No.8680 簡易防水LEDライト」(発売元：(株)マコト)
　　(「シルク／ワッツ」扱い)
どちらも単三アルカリ電池を2本使用するもので、昇圧回路が内蔵されています。
LEDは1灯ですが、大型のLED(パワーLEDなのかも？)が使用されている事もあり、従来の直径5mmのLEDを使用されたライトと比べると非常に明るいようです。
　なお、シルク／ワッツ扱いの大型LEDライトには単四電池3本が使用されたタイプもあるようでしたが、昇圧回路内蔵タイプのみ着目した関係で、こちらは入手していません。

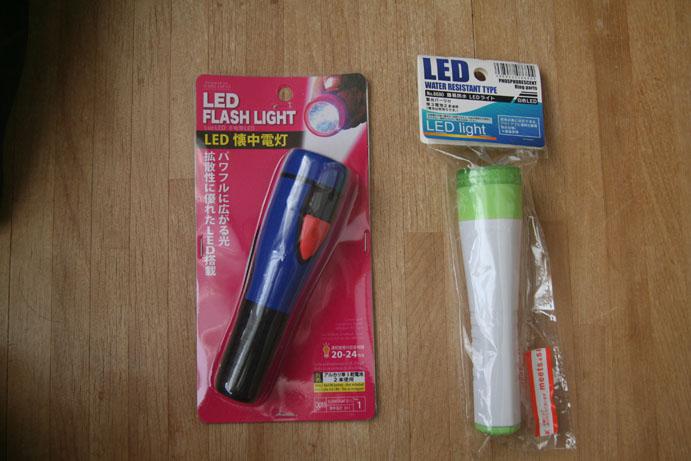

　写真左：ダイソーのライト，写真右：シルク／ワッツ扱いのライト

　これらのライトに使用されている大型のLEDは発光面の樹脂表面が平坦であり、直径方向に電極が見える構造のものが使用されています。レンズ面から覗き込むと従来の直径5mmタイプのLEDが使用されているものとは容易に区別が付くと思います。

★画像 (大中小)
★2015.02.19
★(C)JR7CWK'sぶろぐ

●100均大型LEDライト＞比較

　２種類のライトを比べるとこんな違いがあります。

・スイッチ
　ダイソーのは押しボタン操作によるスイッチですが、シルク／ワッツ扱いのほうは本体をひねってON/OFFさせる構造です。

・非防水／簡易防水
　ダイソーのは非防水ですが、シルク／ワッツ扱いのものは簡易防水(日常生活防水)のようです。

・蓄光ボディ
　ダイソーのは通常の樹脂ボディ(色は青と赤の2種類あったように思います)ですが、シルク／ワッツ扱いのものはレンズ周囲のパーツに蓄光樹脂が使用されているようで、暗くなると薄緑に光るようです。(蓄光樹脂の関係か、ボディカラーは緑のみ)

・レンズ
　ダイソーのは単なる透明樹脂ですが、シルク／ワッツ扱いのものは凸レンズ構造になってるようです。

・ストラップ
　ダイソーのはストラップが付属していますが、シルク／ワッツ扱いのものはストラップは無く、吊り下げ用のフック(開閉可能)があるのみです。

★2015.02.19
★cwk

●100均大型LEDライト＞開けてみた(その1)

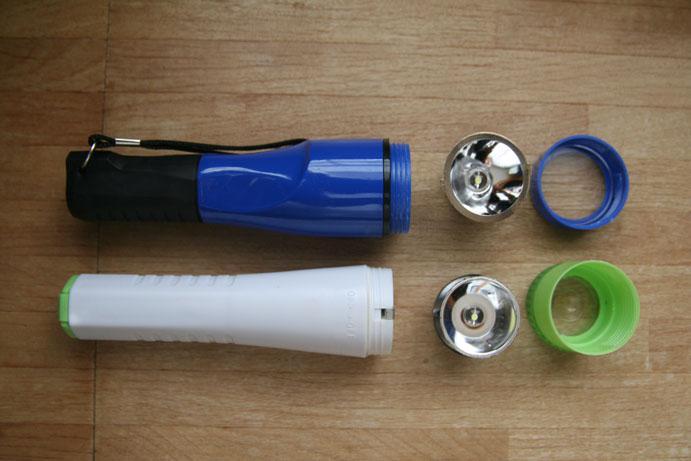

　パーツの構成です。

写真上：ダイソーのライト，写真下：シルク／ワッツ扱いのライト

★画像 (大中小)
★2015.02.19
★cwk

●100均大型LEDライト＞開けてみた(その2)

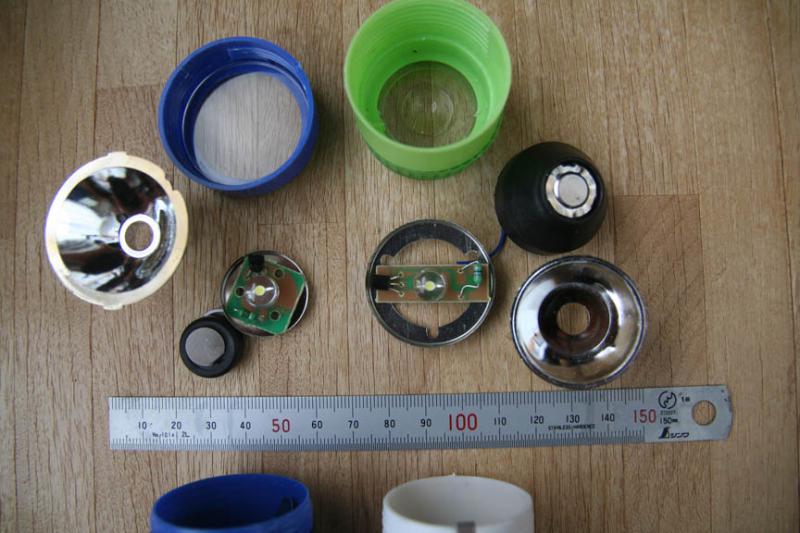

　LEDヘッド部分を開けてみました。
　基板にはTO-92タイプの昇圧ICと昇圧用のコイルが付いています。

・昇圧IC
　ダイソーのライトの昇圧ICには「0118」という捺印がありますので、おそらく「CL0118」ではないかと思います。

　シルク／ワッツ扱いのライトの昇圧ICには「HH004F」という捺印があります。
　こちらは私が入手したIMAの「3LEDライト BLACK」や、CanDoの「3LEDハンディライトA」に使用されているものと同一です。

★画像 (大中小)
★2015.02.19
★cwk

●100均大型LEDライト＞グリーンオーナメント製

　新潟県内に展開している100円ショップに寄る機会があり、電気関係のコーナーに立ち寄ってみたら、大型LEDが使用されているグリーンオーナメント製のライトを見かけました。
(ダイソーでも、セリアでも、シルク/ワッツでも、CanDoでもない店舗なので、新潟県外で入手可能かは不明)

　1つは、ダイソーのものと(見かけは)同じタイプの「LEDハンドライト」。

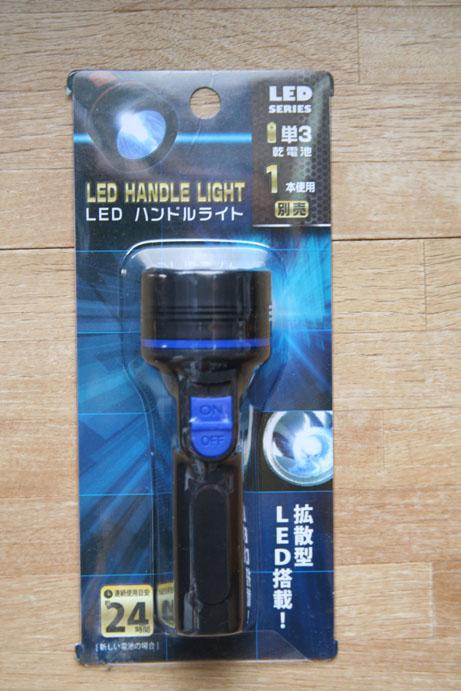

　もう1つは今回入手した「LEDハンドルライト No.31045」。

　単三電池1本動作(電池種別の指定の記述無し)で、スイッチはスライドタイプ。

　電池ケースは他のライトと違いLEDヘッドをねじって電池を入れるタイプではなく、電池ケースのカバーをスライドして開けるタイプ。(爪でロックしてあるだけなのでカバーを落下・紛失しそう・・・)

　非防水で、レンズ部分は単なる透明樹脂、ストラップ付きです。

　電池1本動作ですが、結構明るいようです。
　(電池2本タイプとの明るさの直接比較はまだ。電圧-電流特性を比較すれば、両者間の性能差がある程度読めると思いますが、それもまだ。)

★画像 (大中小)
★2015.02.23
★cwk

●100均大型LEDライト＞グリーンオーナメント製＞開けてみた(その1)

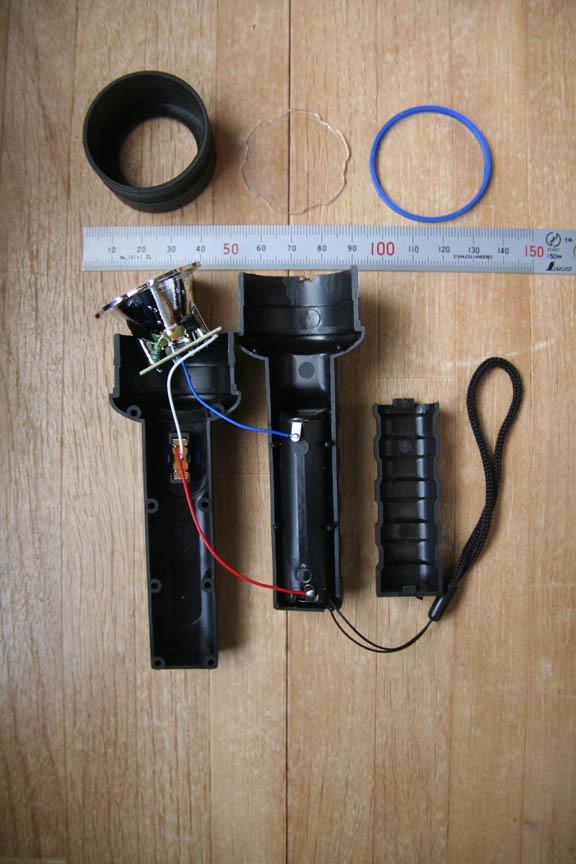

　LEDヘッド部分のカバーは本体にはめ込みされている構造。
　LEDヘッド基板はカバーとは分かれているが、スイッチや電池ケースからの配線が伸びています。(分解する場合は配線を引きちぎらないよう注意が必要)

　電池1本動作なので、昇圧ICとコイルが付いています。

　ん？配線の色が・・・！？
　（電池ケースのプラス側が青，マイナス側が赤。)

　反射板は基板にねじ止めされています。(写真は外していない状態)

★画像 (大中小)
★2015.02.25
★cwk

●100均大型LEDライト＞グリーンオーナメント製＞開けてみた(その2)

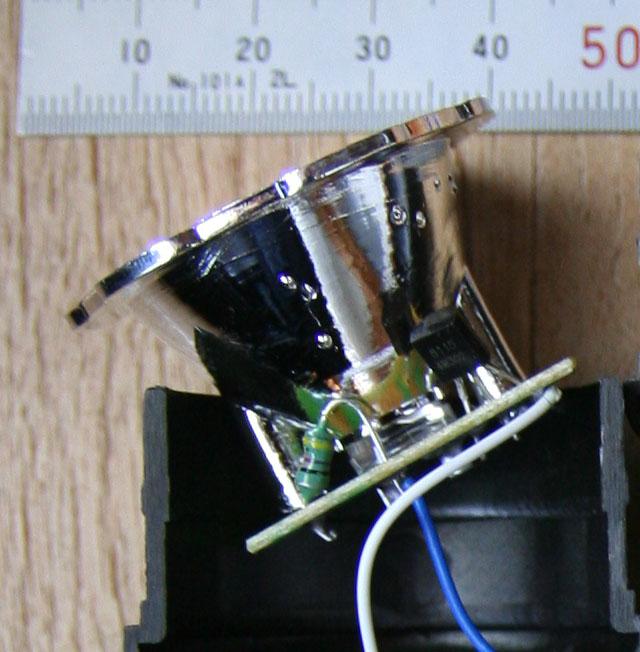

　LEDヘッド部分のアップ

　昇圧ICには下記のような捺印がありますが、今まで見かけた事のない型番です。
　　1行目：8115
　　2行目：4W302

★画像 (大中小)
★2015.02.25
★cwk

●100均大型LEDライト＞電圧特性

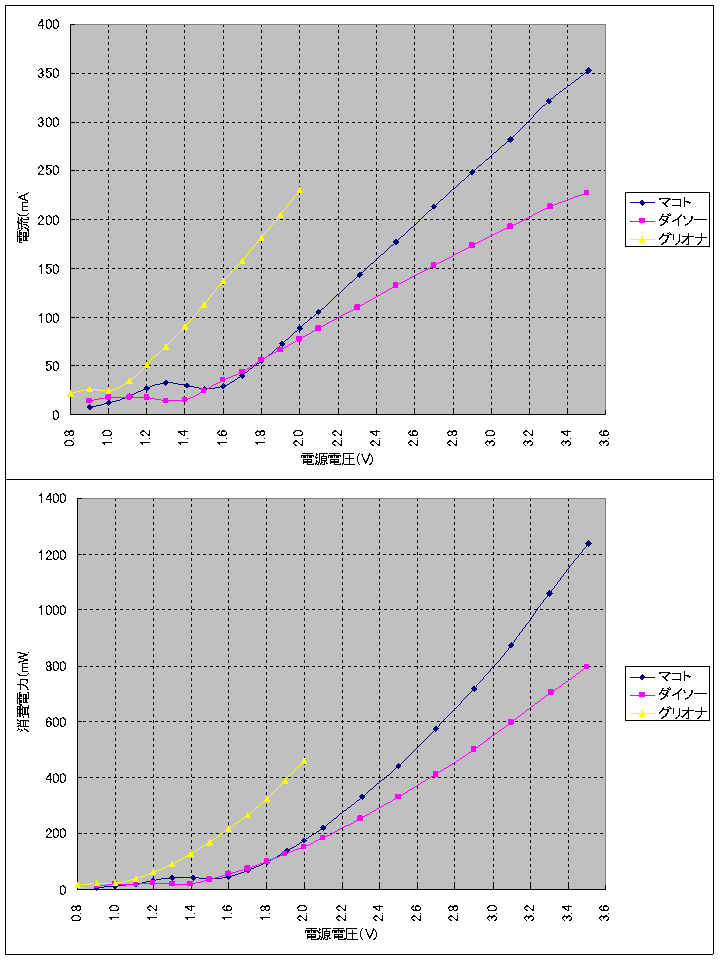

　電圧特性を測定してみた。

　グラフ上は消費電流特性，グラフ下は消費電力特性。

　電地本数が違うライト(マコト，ダイソーのライトは電池2本，グリーンオーナメントのライトは電池1本)を比較する関係で消費電力特性もグラフ化してみた。
(厳密には変換効率の関係がある為、LED側の特性を測定し比較しなければならないが、機材の都合上、電源側のみ。)

　マコト(シルク/ワッツ)のライトはダイソーのライトより同じ電圧での電流が大きめであった。

　グリーンオーナメントのライトは電池1本用という関係か低い電圧から電流が大きく流れる。
　ただし、定格電圧?(電池2本用は3V,電池1本用は1.5V)での電流,電力は電池2本タイプと比べ少ない。使用されているLEDが同程度のものか不明であるが、もっと電流を流しても良いのかも知れない。

★画像 (大中小)
★2015.02.26
★cwk

●昇圧IC＞HH004Fのデータシート

昇圧IC 「HH004F」のデータシート見つけました。
下記アドレス
http://www.xingdong-et.com/195.html

PDFではなくjpegイメージで貼ってあり、中国語？みたいですが何とか判別出来ると思います。
